Zephyr ist bekanntlich ein Realtime-Operating-System (RTOS). Das heißt aber noch lange nicht, dass alles, was auf dem System läuft, auch echtzeitfähig ist. Um dies zu ermitteln, kann man das System vermessen.

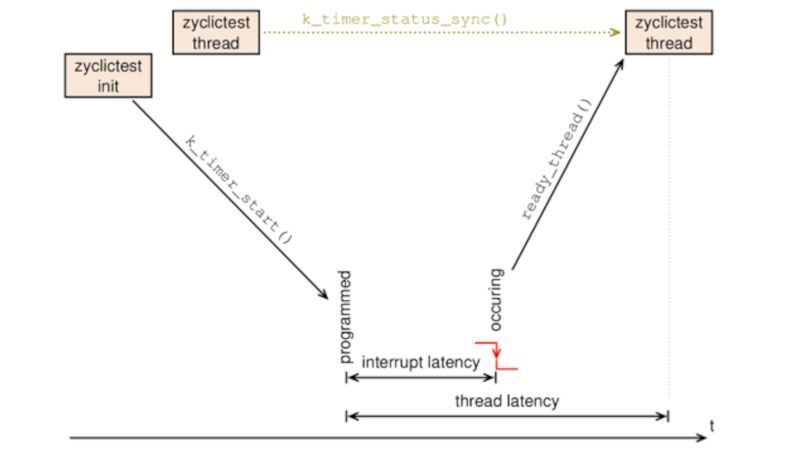

Bild 1: Funktionsweise und zeitlicher Verlauf der Messung mit zyclictest.
(Bild: Andreas Klinger)
In Zephyr existiert eine ganze Reihe von Benchmarks, welche für die Messung von betriebssysteminternen Vorgängen genutzt werden können. Diese befinden sich im Zephyr-Repository im Verzeichnis tests/benchmark. Beispielsweise kann die Kontext-Switch-Zeit zwischen Threads oder zwischen Interrupts und Threads gemessen werden. Ebenso können die vielen Interprozesskommunikationsmöglichkeiten von Zephyr vermessen werden. Beispielsweise wie lange es dauert, eine Message über eine FIFO zu versenden und dergleichen mehr. Viele dieser Messungen befinden sich in den Applikationen app_kernel und latency_measure.
All diese Messungen wurden als separate Applikationen implementiert. Dies bedeutet, dass auf dem zu messenden System lediglich die Benchmark-Applikation läuft. Die eigentliche Applikation des Zielsystems läuft nicht und es wäre aufwendig diese Messungen in das Zielsystem zu integrieren.
Die Konsequenz ist, dass mit dieser Methode nur der Gutfall im ansonsten unbelasteten System gemessen werden kann. Eine Messung unter Last und unter Nutzung der Ressourcen ist nicht möglich.
Zyclictest
Inspiriert durch das von Linux her bekannte Tool cyclictest steht der Name für "Zephyr-Cyclictest". Ziel ist die Messung des Echtzeitverhaltens unter realen Bedingungen, also während die Applikation läuft. Da es bei Zephyr keine beliebig durch die Shell startbare Applikationen wie bei Linux gibt, würde die Implementierung als Applikation bedeuten, dass man Zyclictest laufen lassen kann, aber keine Applikation, welche Last geniert und Resourcen nutzt, und dann wäre dies unberücksichtigt. Daher wurde Zyclictest in die Zephyr-Shell integriert. So ist sie jederzeit startbar, wenn die eigentliche Applikation gerade läuft. Der Test findet im realen Umfeld statt und der Test kann in jedem Entwicklungsschritt einfach durchgeführt werden.
Messmethode
Wie wird nun gemessen? Zyclictest startet einen zyklischen Timer, welcher Interrupts generiert. Der Zeitpunkt, zu dem der Interrupt programmiert wird, ist bekannt. Außerdem wird ein Thread gestartet, welcher sich auf den Timer einsynchronisiert. Wenn nun der Timer abläuft, wird im Timer-Handler, der ja im Interrupt-Kontext ausgeführt wird, die Zeit ermittelt und davon die programmierte Zeit abgezogen. Dies ergibt die Latenz des Hardware-Interrupts. Diese Latenzzeit beinhaltet die Zeit, welche aufgrund von Interrupt-Sperren und auch Interrupts-Bursts entstanden ist.
In der Timerbehandlung von Zephyr wird außerdem der auf den Timer wartende Thread aufgeweckt. Dieser ist nun rechenbereit. Wenn der Thread Rechenzeit bekommt, fällt dieser aus der Synchronisierungsfunktion raus und ermittelt ebenso die Zeit und zieht die geplante Zeit ab. Dies ergibt die Latenz des Threads. Diese Zeit beinhaltet zusätzlich die Scheduling-Latenz des Threads, Zeiten, in denen höher priorisierte oder auch kooperative Threads und Meta-IRQs gerechnet haben. Bild 1 erläutert die Funktionsweise und den zeitlichen Verlauf der Messung.
Messdurchführung
Die Applikation wird ganz normal ausgeführt und getestet. Parallel dazu wird Zyclictest gestartet. Dabei ist darauf zu achten, dass Zyclictest mindestens eine Prioritätsstufe höher gestartet wird als der zu untersuchende Applikationsthread. Die Zykluszeit sollte zunächst auf das Doppelte der zu erwartenden Worst-Case-Latenz des Threads eingestellt werden. Sollte sich herausstellen, dass es während der Messung zu Overflows kommt, dann ist die Messung unbrauchbar. Ein Overflow passiert, wenn die Periode des zyklischen Timers kleiner als die Worst-Case-Latenz des Threads ist. Dann wird nämlich schon wieder der nächste Timer ausgelöst, noch bevor der letzte abgearbeitet ist. In diesem Fall ist die Zykluszeit entsprechend anzupassen, sodass es zu keinen Overflows mehr kommt.
Stellt man fest, dass es keine maximale Latenz gibt, sondern die Latenz vielmehr eine Funktion der Last ist, dann verhält sich der gemessene Thread nicht deterministisch, ist also nicht echtzeitfähig.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Innovate Your Software – for a Smarter Future
Deutschlands Leitkongress der Embedded-Softwarebranche
Das Programm des ESE Kongress umfasst 96 Vorträge, 21 Seminare und 3 Keynotes. Seien Sie dabei, wenn sich die Embedded-Software-Community trifft, und nutzen Sie Diskussionen und Expertengespräche für einen ergiebigen Wissenstransfer und erfolgreiches Networken. Während der vier Kongresstage erwartet Sie zudem eine große Fachausstellung mit den führenden Firmen der Branche. Erfahren Sie alles über die neuesten Trends, Herausforderungen und Lösungen im Embedded Software Engineering, von KI, Safety und Security bis hin zu Management und Innovation.
zyclictest start [options] -i <interval> Interval in microseconds -l <loops> Use loop mode -p <prio> Setup priority of threadzyclictest stop [options] -c Cancel loop mode prematurely -q Quiet mode with summary, but without histogram
Wenn Zyclictest gestartet wird, kann man das Intervall angeben. Dieses sollte mindestens zwei Mal die zu erwartende Thread-Latenz sein, um genügend Spielraum für die Messung zu haben.
Gibt man keine Priorität an, dann wird die höchste Priorität der kooperativen Threads genommen. Mit Angabe einer Anzahl an Loops kann der Loop-Mode verwendet werden. Dabei läuft Zyclictest nicht frei bis zum Beenden durch ein Kommando, sondern zählt die Durchläufe und bei Erreichen der angegebenen Anzahl an Durchläufen beendet es sich und gibt einen Hinweis darauf aus.

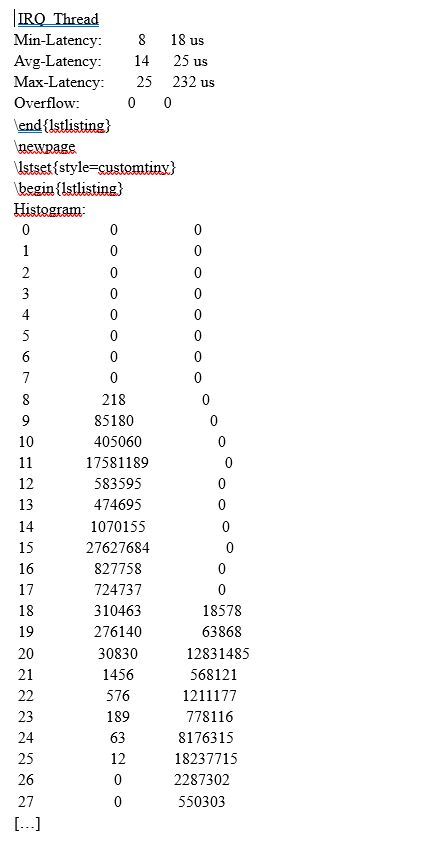

Bild 2: Beispielhafte Ausgabe der Messergebnisse.
(Bild: Andreas Klinger)
Wenn Zyclictest gestoppt wird, gibt es die gemessenen Werte aus. Dazu gehören sowohl für den Interrupt als auch für den Thread die minimale, durchschnittliche und maximale Latenz. Außerdem wird ausgegeben, ob es Overflows gab. Abschließend werden die Histogrammwerte ausgegeben in einer Form, die es ermöglicht, beispielsweise mit GNUPlot ausgewertet zu werden.
Wenn Zyclictest im Loop-Mode läuft, kann es auch abgebrochen werden. Dann werden die bis dahin gemessenen Werte ausgegeben.
Beispiel: Starten von Zyclictest im Loop-Mode mit 50 Mio. Durchläufen:
Beenden (eigentlich ist der Thread schon beendet) und Ausgeben der Messergebnisse (siehe Bild 2):
uart:~$ zyclictest stop

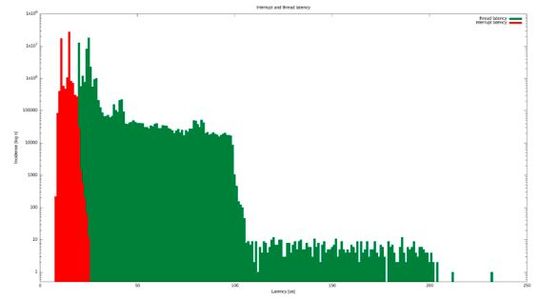

Bild 3: Auswertung der Daten mit GNUplot.
(Bild: Andreas Klinger)
Eine Auswertung der Daten beispielsweise mit GNUPlot könnte dann wie in Bild 3 gezeigt aussehen.
Messung mit Oszilloskop und GPIOs
Eine noch verlässlichere Messung ist die von außen mit Oszilloskop. Dabei wird ein kleiner Treiber erstellt, welcher einen GPIO-Interrupt verwendet und wenn der Interrupt kommt in der ISR einen Thread aufweckt. Der Thread toggelt dann einen anderen GPIO und die Zeit zwischen dem stimulierenden GPIO als Eingang und dem GPIO als Ausgang wird gemessen. Messungen an verschiedenen Systemen haben gezeigt, dass das Ergebnis nur sehr geringfügig von der Messung mit Zyclictest abweicht. Da diese Messung mehr Gerätschaften (Funktionsgenerator, Oszilloskop) erfordern, kann daher die Messung auch mit Zyclictest durchgeführt werden.
