Raspbian via virtuellem Linux auf dem Compute Module 3 installieren

Industrie-Pi Raspbian via virtuellem Linux auf dem Compute Module 3 installieren

07.03.2017 Mark Redstone *

Anbieter zum Thema

Dieser Beitrag zeigt die Vorteile der Industrievariante Raspberry Pi Compute Modul 3 und die einer virtuellen Maschine, mit der Sie etwa wieder alte DOS-Programme oder Schadsoftware gefahrlos laufen lassen können.

Compute Module 3: Leistungsfähiger Industrie-Raspberry-Pi im SODIMM-Format
(Bild: raspberrypi.org)

Dieser Beitrag bezieht sich auf das Raspberry Pi Compute Module 3 (CM 3), das die Raspberry Pi Foundation speziell für den Einsatz in der Industrie vogesehen hat.

Update: Seit Januar 2019 ist das Compute Module 3+ (CM 3+) mit 4, 8, 16 und 32 GB eMMC-Flashspeicher sowie einer Lite-Variante ohne Flash erhältlich, für das es ergänzend auch eine Entwicklungs-I/O-Platine CM 3+ gibt. Das im folgenden beschriebene Verfahren sollte auch mit dem Compute Module 3+ funktionieren – zu beachten ist gegebenenfalls die unterschiedliche Flash-Kapazität.

Bildergalerie

I/O-Board: Der Slot im SO-DIMM-Format (rot umrandet) eignet sich entweder für das betagte Compute Modul oder aber die leistungsstarke Variante Compute Modul 3

Rückseite des CM3 (links): und der abgespeckten Variante CM3 Lite

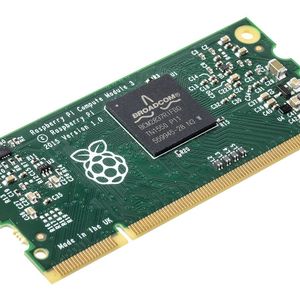

Raspberry Pi Compute Modul 3: 64-Bit-Broadcom BCM2837-Pozessor mit 1,2 GHz und 1 GB LPDDR2-RAM und 4 GB on-board eMMC Flash-Speicher.

Bildergalerie mit 20 Bildern

Das CM 3 gibt es in den Varianten Standard und Lite

Das Standard-Modul hat den Broadcom-SoC BCM2837 wie Raspberry Pi 3 Model B (64-Bit-Quad-Core-ARM Cortex A53-CPU 1,2 GHz mit VideoCore IV-GPU) und bietet 1 GB LPDDR2-RAM sowie 4 GB eMMC-Flashspeicher. Es ist mit dem betagten Compute Module mit Single-Core-BCM2835 und 700 MHz Takt pinkompatibel.

Im Lite-Modul wird auf den eMMC-Speicher verzichtet. Stattdessen wird die SD/eMMC-Schnittstelle an zuvor ungenutzte Steckverbinder-Stifte geroutet, sodass der Anwender seine eigene SD-Karte oder eMMC-Geräte an diese Schnittstelle anschließen kann.

Es gibt auch eine aktualisierte Version der Entwicklungs-I/O-Platine für das Compute Module 3, das CMIO V3. Diese verfügt über einen SD-Kartensteckplatz zur Unterstützung des ‚Lite‘-Moduls, ist ansonsten aber identisch mit der ursprünglichen CMIO-Platine.

Das Betriebssystem auf den eMMC-Speicher übertragen

Zur Nutzung der hohen Rechenleistung des Raspberry Pi (RPi) auf dem Standardmodul ist das Betriebssystem auf den eMMC-Speicher zu übertragen. Obwohl dies auch sehr gut mit einem weiteren Raspberry Pi möglich ist, ist es interessant, Linux auf einer virtuellen Maschine, die auf einem Standard-Windows-10-PC läuft, zu installieren und dann mit dieser virtuellen Maschine das Compute Module zu bespielen.

Um aber das Linux zu benutzen, mit dem Raspbian-Anwender vertraut sind, arbeiten wir für dieses kleine Projekt mit der Linux-Distribution Debian (Raspbians Großvater).

Laden Sie die ‚Kleine Installations-Imagedatei‘ für Ihr Gerät herunter (für die meisten Anwender von 64-Bit-PCs ist das die amd64-Imagedatei), da wir diese benutzen werden.
