Einführung von anforderungs- und modellgetriebener Entwicklung

| Autor / Redakteur: Kai Gloth* / Sebastian Gerstl

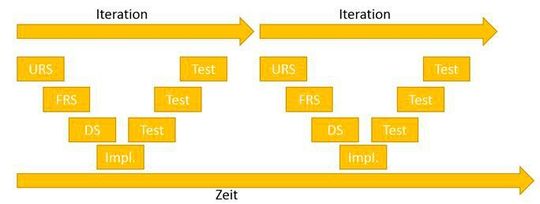

Das V-Modell der Entwicklung. In einigen Entwicklungsprojekten werden die einzelnen Stufen in mehreren Iterationen wiederholt durchlaufen.
Das V-Modell der Entwicklung. In einigen Entwicklungsprojekten werden die einzelnen Stufen in mehreren Iterationen wiederholt durchlaufen. (Bild: Sartorius Lab Instruments)

Das klassische V-Modell ist in der Software-Entwicklung immer noch weit verbreitet. Manche Teams wollen zwar Anforderungsmanagement und Agilität einführen, aber nicht gänzlich auf ihre gewohnten Methoden verzichten. Kann das funktionieren?

Für jeden Teil der Produkt- bzw. Instrumentenentwicklung und der damit verbundenen Prozesse gibt es scheinbar unendlich viele Bücher und Ratgeber. Sucht man auf Amazon nach dem Begriff Requirements Engineering finden sich schnell mit weit über 2000 zutreffende Ergebnisse. Für jedes noch so kleine Detail gibt es Ausarbeitungen von mehreren Seiten, die alle - vorausgesetzt sie werden im Detail gelesen - den Leser auf jede Situation vorbereiten sollen.

Dennoch treten bei der Neuentwicklung eines Gerätes oftmals auch Probleme auf, die sich nicht in Büchern wiederfinden. Hier ein Beispiel aus der Praxis:

Es geht um die Weiterentwicklung eigens bereits am Markt etablierten Produkts. Das Team, dass mit dieser Arbeit betraut ist, hat die Vorgänger der Geräte bereits erfolgreich entwickelt. Die Gruppe setzt sich nahezu nur aus Senior-Entwicklern zusammen, die zum Teil schon seit mehreren Jahrzehnten im Unternehmen sind. Aus Sicht des Entwicklungsteams gibt es also augenscheinlich keinen Anlass, die Entwicklung grundlegend zu ändern.

Der Produktentwicklungsprozess in der Instrumentenentwicklung folgt dem V-Modell. Allerdings sollen Elemente der agilen und iterativen Entwicklungsprozesse wiederverwendet werden. Das gesamte “V” wird also nicht nur einmal wasserfallartig durchlaufen, sondern folgt einer Iteration über einen bestimmten Zeitraum. Der Übersichtlichkeit halber orientiert sich dieser Artikel ebenfalls an den Ebenen des V-Modells und beleuchtet die Teilaspekte.

User Requirements Specification (URS)

Die URS stellt die Anforderungen an das Produkt bzw. Instrument aus der Sicht der Benutzer dar. Jeglicher Stakeholder, also die Person bzw. Personengruppe, die ein Interesse an dem Produkt hat, sollte erfasst, berücksichtigt und priorisiert werden.

Requirements Engineering ist nicht kompliziert oder aufwendig. Effektiv besteht die Disziplin des Requirements Engineering aus zwei Teilbereichen:

Der erste Bereich beschäftigt sich mit der Erstellung des Metamodells oder auch Informationsmodells. Das bedeutet, welche Information hat welche Wertigkeit, Eigenschaften und wie wird damit weiter verfahren. Ein Ideenpool zum Beispiel. Jede Idee hat nur eine Überschrift und wird nach Schulnoten bewertet. Ideen stellen aber keine Anforderungen an das Produkt dar, sondern unterstützen nur den Prozess der Anforderungsfindung.

Der zweite Bereich umfasst das eigentliche Verfassen, Prüfen und Gegenlesen von Anforderungen. Meiner Erfahrung nach sollte ein Informationsmodell möglichst einfach gehalten und für jeden verständlich sein, also insgesamt wenig Artefakte und Regeln beinhalten. Dies hat gleich mehrere Vorteile: Zum einen verringert es die Schwelle für das einzelne Teammitglied Anforderungen zu formulieren, zum anderen bleibt es so flexibel, dass lokale Anpassungen durchgeführt werden können. Anforderungen auf Ebene der Benutzer werden häufig dazu verwendet, interne Konflikte auszutragen, insbesondere zwischen den Abteilungen Marketing, des Product Owners und dem R&D Bereich, aber auch, um jegliche Details in den Anforderungen zu erfassen bzw. zu fordern.

Wird Requirements Engineering als Disziplin eingeführt, ist es wichtig, dass Verständnis für das Detaillevel bei allen Beteiligten zu schärfen und kontinuierlich zu überprüfen. Der Level an Detail ist deshalb so schwierig, weil es häufig kein klares Ja oder Nein gibt. Ein Detail, wie z.B. die Verwendung der Technologie oder eines bestimmten Edelstahls für ein Gehäuse, kann auf den ersten Blick aus Benutzersicht völlig irrelevant sein, auf den zweiten Blick kann es sich aber auch um eine allgemeine Voraussetzung oder konkrete Anforderung von bestimmten Kunden handeln.

Es empfiehlt sich, hier nicht dogmatisch vorzugehen! Was ein Team eigentlich erreichen möchte ist ein gemeinsames Verständnis der Anforderungen, ohne unnötigen Aufwand auf Seiten der Anforderungsgeber als auch der Anforderungsumsetzung. Anforderungen sollten lösungsneutral formuliert sein. Gibt es aber einen bewussten Grund, eine Lösung konkret zu formulieren, dann ist das durchaus erlaubt.

Nehmen Sie das Team in die Pflicht, Anforderungen aktiv mitzugestalten. Das Verständnis von Benutzeranforderungen ist bereits der erste Teil der Entwicklungstätigkeit.

Weiterhin empfehle ich ein gutes Tooling, um Anforderungen möglichst einfach zu erfassen und auch Änderungen über die Zeit nachverfolgen zu können. Theoretisch möglich wäre die Verwendung von Officetools, von denen würde ich allerdings abraten. Werkzeuge, die sich hier bewährt haben, sind beispielsweise die Windows-Plattform "Team Foundation Server" und "Polarion".

Functional Requirement Specification (FRS)

Die User Requirement Specification (URS) beschreibt die gewünschten Anforderungen seitens der Stakeholder. Die Functional Requirement Specification (FRS) beinhaltet die Antwort oder auch den ersten Lösungsansatz seitens des Entwicklungsteams. Im Amtsdeutsch würde man zur URS bzw. FRS auch Lasten- und Pflichtenheft sagen.

Wichtig hierbei zu verstehen ist, dass sich die Verantwortung umkehrt. Verantwortlich für die URS ist der Stakeholder oder auch Product Owner und es muss sichergestellt sein, dass das Entwicklungsteam die Anforderungen versteht. Die Verantwortung für die FRS liegt bei dem Entwicklungsteam. In diesem Fall muss sichergestellt sein, dass der Stakeholder, Benutzer auch auch Product Owner der vorgeschlagenen Lösung zustimmt und diese auch versteht.

Dieses Level eignet sich hervorragend, um mit einer Modellierungssprache wie UML zu beginnen. Insbesondere Use-Case- und Activity-Diagramme bieten eine gute Plattform um das vorgeschlagene System funktional zu strukturieren und mit wenigen Worten und Elementen eine Einigung über umzusetzende Funktionalitäten herbeizuführen. Gefährlich ist eine Überdetaillierung der Diagramme. Ziel ist es, eine gewünschte Funktionalität aufzuzeigen, ohne auf technische Details hinzuweisen.

Wichtig ist außerdem, dass ein funktionaler Schnitt des Systems nicht gleichzusetzen ist mit dem technischen Schnitt ist. Ein Use-Case-Diagramm kann zum Beispiel alle Funktionen des User Managements beschreiben, inkl. dem Anlegen neuer Benutzer, während die technische Umsetzung eine Teilung der Funktion auf mehrere Teilsysteme, wie z.B. User Management, Database Layer und Authentication Service vorsieht.

Im Bereich Embedded Systeme empfehlt sich ein Design und eine Erarbeitung von Funktionen unabhängig der Disziplin. Um bei dem Beispiel des User Management zu bleiben, wäre auch die Funktion der Authentifizierung durch Fingerabdruck ein Bestandteil der Gruppe.

Wird ein ALM Tool wie Polarion oder Team Foundation Server verwendet, zeigt sich hier zum ersten Mal die Stärke eines solchen Tools. Requirements aus der URS können mit Elementen der FRS verbunden werden, wenn sich diese aus den Requirements ergeben bzw. abgeleitet wurden. Werden Requirements verändert kann ich durch die baumartige Struktur erkennen, welche Elemente in der FRS beeinflusst werden.

Design Specification (DS)

Die Design Specification beinhaltet die konkrete Dokumentation über die technische Umsetzung. Sowohl die URS als auch FRS dienen hauptsächlich der Abstimmung über das „Was“. Die DS beinhaltet das konkrete „Wie“.

Dieses Dokument ist sehr gut geeignet, um Abstimmungen, insbesondere bei großen Teams, durchzuführen. Das Dokument ist daher als wachsendes und sich ständig veränderndes Dokument zu betrachten, bis eine Änderungskontrolle innerhalb des Projekts notwendig wird.

Es empfiehlt sich, den Großteil der Kommunikation auf UML bzw. SysML zu beschränken und möglichst wenig geschriebenes Wort zu verwenden. In der Praxis bewährt haben sich zum Beispiel Component, Use Case, Class und Object Diagrams, aber auch Block Definition, Internal block oder Package Diagrams. Dieses Zusammenspiel von verschiedenen Typen ermöglicht eine gemeinsame Betrachtung aller Disziplinen in zusammenhängenden Diagrammen.

Mit Hilfe von Component Diagrams ist es unter anderem möglich zu zeigen, welcher Softwareteil welche Aktorik bzw. Sensorik ansteuert oder auch welcher Softwarebaustein auf welchem Prozessor ausgeführt wird. Insbesondere eine gemeinsame Dokumentation, unabhängig der technischen Disziplin, ist ein nicht zu unterschätzender Vorteil. Es weckt auf allen Seiten das Verständnis für Änderungen, Zusammenhänge und Komplexität, erlaubt eine bessere Risikoabschätzung und gibt den Testern im Team ein umfangreicheres Bild.

Der Fokus bei der Verwendung von UML und SysML sollte zunächst nur auf dem Aspekt der Dokumentation liegen. Häufig wird direkt nach dem Schlüsselwort UML sofort der Begriff Codegenerierung verwendet. In der Praxis bedeutet dies einen unwesentlichen und in vielen Fällen auch ungerechtfertigten Mehraufwand, den ein Entwickler bei der Erstellung von den Diagrammen investieren muss.

Vielmehr sollte man kontinuierlich den Detailgrad der Dokumentation und insbesondere der Diagramme hinterfragen. Dokumentation hat das Ziel, die Kommunikation zwischen Entwicklern zu vereinfachen, generelle Konzepte zu verdeutlichen, als auch den Einstieg von Fremd- oder Neuentwicklern zu vereinfachen. Eine Detaillierung darüber hinaus halte ich nicht gerechtfertigt und, vorausgesetzt der Einsatzbereich bzw. Markt schreibt es nicht vor, auch für unnötig.

Häufig entstehen Situationen, in denen zwar der erste Entwurf der Dokumentation hervorragend verfasst und geschrieben ist. Im Laufe der Zeit – und besonders dann, wenn der Projektdruck steigt – entfernt sich die Dokumentation immer weiter von der tatsächlichen Implementierung. Das sollte dringend vermieden werden. Um dies zu gewährleisten, hat sich eine Code- und Architekturüberprüfung wie z.B. Axivion hervorragend bewährt. In regelmäßigen Abständen überprüft ein solches Tool den Code und gleicht ihn mit der Dokumentation ab. Als Input verwendet Axivion das UML. Dies erlaubt dem Team, eine Aussage zur Qualität, der Implementierung als auch Dokumentation zu treffen und schafft Vertrauen, wenn Software von dritten auditiert wird.

Zur Erstellung von UML-Diagrammen ist zudem Sparx Enterprise Architect empfehlenswert. Auf dem Markt erhältlich sind außerdem Konnektoren zwischen ALM Tools, wie Polarion oder dem Team Foundation Server.

Testing und Risikomanagement

Der Bereich des Testing und des Risikomanagements findet in diesem Artikel keine besondere Erwähnung. In dem oben erwähnten Team-Beispiel unterschieden sich die Erfahrungswerte nicht zu anderen Bereichen des Artikels. Insbesondere die Dokumentation mit Hilfe von UML oder SysML war seitens des Testteams ein hilfreicher Input und hat die Arbeit stark vereinfacht.

Generell empfiehlt sich, das Testteam als integralen Bestandteil des Teams anzusehen. Das Feedback seitens eines Testers bzw. Testdesigners ist auf allen Ebenen, begonnen bei der URS bis hin zur DS, überaus wichtig und sollte kontinuierlich berücksichtigt werden.

Das Risikomanagement wird ebenfalls mit Hilfe einer gut aufgestellten Dokumentation vereinfacht. Änderungen und Auswirkungen können besser nachvollzogen werden und wichtigen Input, sowohl für die Bewertung des Risikos als auch für die Testumfänge, bilden.

‚Shift Left‘: Wie man Performance-Tests in der Software-Entwicklung vorverlegt

‚Shift Left‘: Wie man Performance-Tests in der Software-Entwicklung vorverlegt

14.02.19 - Tests werden immer früher in die unterschiedlichen Stadien der Software-Entwicklung eingebunden. Im Vergleich mit den Stufen klassischer Methoden findet eine „Linksverschiebung” statt. Wie aber verlegt man Tests sinnvoll vor, wenn man traditionelle Modelle gewohnt ist? lesen

Wie wird aus Anforderungen eine Software-Architektur?

Architektur

Wie wird aus Anforderungen eine Software-Architektur?

Es wird die industrieerprobte Harmony Methode zur Erstellung von Architekturen für embedded Produkte vorgestellt. Im Vortrag wird das Zusammenspiel von Anforderungen, funktionalen Architekturen und dem Design beschrieben. Besonderes Augenmerk liegt auf der Bedeutung permanent begleitender Verifikation der Entwicklungsschritte. weiter...

Der Autor

* Kai Gloth arbeitet als R&D Systems Engineer und betreut internationale interdisziplinäre Projekte und Teams. Hierbei legt er insbesonderen Wert auf eine transparente Entwicklung und eine gemeinsame technische Sprache der unterschiedlichen technischen Disziplinen und Stakeholder.

(Dieser Beitrag wurde mit freundlicher Genehmigung des Autors dem Tagungsband Embedded Software Engineering Kongress 2017 entnommen.)
