Vektoreinheiten in Embedded-Prozessoren zur Leistungssteigerung nutzen

| Autor / Redakteur: Dr. Andreas Ehmanns* / Sebastian Gerstl

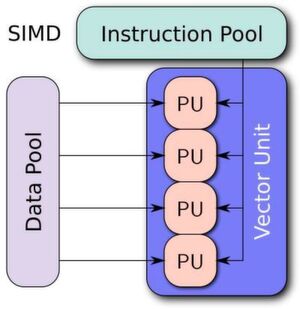

Schematische Darstellung einer SIMD-Architektur (Single Instruction, Multiple Data). SIMD- bzw Vektor-Einheiten sind schon lange keine bloße Supercomputer-Domäne mehr, sondern inzwischen auch in zahlreichen Embedded-Prozessoren verbaut. Diese Einheit kann mit einfachen Mitteln dazu genutzt werden, die Leistung einer Embedded-Anwendung zu steigern.
Schematische Darstellung einer SIMD-Architektur (Single Instruction, Multiple Data). SIMD- bzw Vektor-Einheiten sind schon lange keine bloße Supercomputer-Domäne mehr, sondern inzwischen auch in zahlreichen Embedded-Prozessoren verbaut. Diese Einheit kann mit einfachen Mitteln dazu genutzt werden, die Leistung einer Embedded-Anwendung zu steigern. (Bild: SIMD2 / Vadikus / CC BY-SA 4.0)

Vektoreinheiten sind seit vielen Jahren in den gängigen Prozessorfamilien Standard. Dennoch werden sie – auch im Embedded-Bereich – von Softwareentwicklern oft nicht verwendet. Dabei eröffnen sie gerade bei ARM-Prozessoren dem (Embedded)-Entwickler neue Leistungsbereiche.

Beim Namen Vektoreinheit denken Software-Entwickler häufig, dass dies irgendetwas mit Super-Computing zu tun hätte. Deshalb sind sie sich oft gar nicht bewusst, das auch nahezu jeder PC, die meisten Tablets und Smartphones und auch viele Embedded-Geräte SIMD-Einheiten verbaut haben. SIMD (Single Instruction, Multiple Data) bezeichnet die Ausführung einer Instruktion auf mehreren Datenelementen. Je nach Prozessor-Familie werden unterschiedliche Namen für die verbauten SIMD-Einheiten verwendet. Bekannte Vertreter dieser Gruppe sind beispielsweise:

• Intel x86: MMX, SSE/AVX
• AMD x86: 3DNow!
• Power-Familie: Altivec
• ARM: NEON

Eine kurze Historie der Vektoreinheiten

Obwohl es die ersten Versionen dieser Einheiten schon Ende der 90er Jahre gab, fanden sie nur zögerlich Unterstützung durch Software. Da die SIMD-Einheiten durch „normal“ geschriebene Programme nicht genutzt werden, müssen sie explizit durch die Software programmiert werden. Erst die Einführung der „Autovektorisierung“, bei der der Compiler versucht, parallel ausführbare Rechenaufgaben zu erkennen und die Vektoreinheit mit zu benutzen, verbesserte die Situation. Allerdings erreichen auch aktuelle Compiler (Stand Herbst 2018) noch nicht die Performance, die mit einer direkten Programmierung der SIMD-Einheit möglich ist.

Im Bereich Grafik und Multimedia erkannte man zuerst die Möglichkeiten der Leistungssteigerung durch die SIMD-Einheit, da hier häufig gleiche Operationen auf mehrfachen Daten (z.B. Pixeln) auszuführen sind. Dies mag auch ein Grund dafür sein, warum einige Software-Entwickler die SIMD-Einheiten auch heute – rund 20 Jahre später – immer noch nur mit Grafik und Multimedia in Verbindung bringen. Abgesehen von spezielle Datentypen (wie z.B. „Pixel“ bei Altivec) sind diese Einheiten jedoch nicht auf einen bestimmten Einsatzzweck beschränkt, sondern lassen sich für allerlei Rechnungen hernehmen, sofern die Rechenaufgabe parallelisierbar ist.

Auch wenn die Nutzung der SIMD-Einheiten heute wesentlich mehr verbreitet ist, so hält sich bei einigen Software-Entwicklern immer noch hartnäckig das Gerücht, dass es sehr kompliziert sei, die Vektoreinheiten zu programmieren und dass man ein Hardware- und/oder Assembler-Guru sein müsse. Compiler, wie z.B. der gcc, bieten sogenannte Builtins, d.h. die Benutzung der Befehle zur Programmierung der Vektoreinheit können ganz einfach durch Parameter eingeschaltet werden, z.B. durch -maltivec -mabi=altivec beim PowerPC, oder durch -mavx2 für x86 AVX2. Die dann vorhandenen sogenannten Intrinsics sind eine Art C-API und mappen in den meisten Fällen 1-1 auf die entsprechenden Assembler-Befehle. Umfangreiche Dokumentationen zu den einzelnen Funktionen, den Parametern und Varianten sind im Internet zu finden.

Voraussetzungen: Verfügt der Prozessor über eine Verktoreinheit?

Bevor es an die Nutzung der SIMD-Einheit geht, stellt sich zunächst die Frage, ob der zu optimierende Code parallelisierbar ist, oder ob einzelne Rechenschritte voneinander abhängen. Klassische Beispiele für gut parallelisierbare Rechenaufgaben sind Schleifen, bei denen die Berechnung der einzelnen Durchläufe nicht von den Ergebnissen der vorherigen abhängen. Das sind beispielsweise Vektoraddition, Vektormultiplikation, das Rechnen mit Matrizen und vieles mehr.

Weiterhin muss vorher geklärt werden, ob und in welchem Umfang die Hardware über SIMD-Unterstützung verfügt. Gerade bei ARM-Prozessoren gibt es auch durchaus den Fall, dass die SIMD-Einheit komplett fehlt. Bei x86-Prozessoren stellt sich oft das umgekehrte Problem: die Fülle der Erweiterungen, die Intel regelmäßig eingeführt hat, ist sehr groß (von MMX über SSE, SSE2, oder AVX, AVX-256, AVX-512 usw.) und auf den ersten Blick unübersichtlich. Je nach Erweiterung sind dann bestimmte Befehle nicht verfügbar. Genauere Informationen dazu sind z.B. in den entsprechenden Referenzdokumenten im Internet zu finden.

Umsetzung: Programmierung von SIMD-Einheiten

Ist die Software-Aufgabe parallelisierbar und ist die Unterstützung der Hardware vorhanden, so steht der Nutzung der SIMD-Einheit nichts mehr im Weg. Aktuelle Compiler unterstützen problemlos die gängigen SIMD-Einheiten und ihre Varianten.

Ein grundsätzliches Thema bei der Programmierung von SIMD-Einheiten ist das Format der Daten. Die meisten aktuellen Einheiten haben eine Breite von 128 Bit (Ausnahmen: bei AVX-256 sind es 256 Bit, bei AVX-512 entsprechend 512 Bit). Das heißt, es passen z.B. vier 32-Bit Float oder vier 32-Bit breite Integer hinein. Dafür gibt es eigene Datenformate, was wiederum bedeutet, dass Daten, die in einem nicht-Vektorformat vorliegen, erst in diese kopiert werden müssen und nach der Berechnung eventuell auch wieder zurück gewandelt werden. Dazu gibt es spezielle Funktionen, die diese Aufgabe elegant übernehmen.

Beispiel: Ein 4-fach Vektor für 32-Bit Float heißt bei NEON: float32x4_t

Vorsicht: Es gibt viele Beispiele im Internet, bei denen ein union verwendet wird, um von der Vektoreinheit aus auf die Daten zuzugreifen und sich den Kopiervorgang zu sparen. Dies setzt allerdings voraus, dass die Originaldaten im Speicher 16 Byte aligned sind, also genau die Breite der Vektoreinheit. Das ist in der Regel zwar der Fall, aber durch den Compiler nicht immer garantiert. Ist dies nicht der Fall, so gibt es keine Fehlermeldung oder Exception, sondern die unteren vier Bits der Adresse (bei Altivec) werden einfach ignoriert und die verwendeten Daten sind korrupt. Wer auf Nummer sicher gehen will, sollte die vorhanden Funktionen zum Konvertieren verwenden.

Sind die Daten im richtigen Format, kann es mit der Programmierung losgehen. Hier empfiehlt es sich, die Referenz-Handbücher ein wenig zu studieren, um zu sehen, welche Funktionen überhaupt angeboten werden. Das sind zum einen mathematische Funktionen (im Wesentlichen die Grundrechenarten), aber auch Kopier-Funktionen, Bit-Manipulations-Funktionen und einige mehr. Wer mehr als die Grundrechenarten braucht (z.B einen Sinus oder die Exponential-Funktion), wird jedoch schnell an die Grenzen stoßen. Allerdings gibt es im Internet sehr viele Bibliotheken, die genau diese fehlenden Funktionen anbieten. Selten wird es vorkommen, dass eine Funktion selbst implementiert werden muss. Dann empfiehlt es sich, auf die mathlib zurückzugreifen und die benötigte Funktion in der gewünschten SIMD-Syntax nachzubilden.

Ist eine bereits klassisch implementierte Funktion (oder ein Teil davon) auf die Verwendung der SIMD-Einheit umgestellt, so sollte als erstes überprüft werden, ob die Funktion korrekt funktioniert. Dazu empfiehlt es sich, Referenz-Eingangs- und –Ausgangsdaten zu erzeugen und die Korrektheit der Implementierung damit zu überprüfen. Dabei ist darauf zu achten, dass sämtliche Verzweigungen im Programm durchlaufen werden, um nicht Fehler in ungetesteten Zweigen zu übersehen.

Funktioniert das Programm korrekt, so können die Früchte der Arbeit geerntet werden. Häufig ist die Erwartung, dass der optimierte Teil des Programms um einen Faktor vier schneller wird, wenn man z.B. mit Int32 arbeitet, da mit der SIMD-Einheit vier Berechnungen gleichzeitig ausgeführt werden können. Diese Annahme berücksichtigt aber nicht, dass die SIMD-Einheit je nach Architektur und Design eine komplett eigene Anbindung an die Peripherie und den Speicher hat. Nicht selten sind Geschwindigkeitssteigerungen von deutlich mehr als einem Faktor vier möglich. Allerdings kann auch der umgekehrte Fall eintreten. Insbesondere dann, wenn wenig gerechnet werden muss, wenn große Datenmengen zwischen SIMD- und nicht-SIMD Datentypen hin- und herkopiert werden müssen, oder die Hardware (z.B. die Speicheranbindung) den Engpass darstellt.

Eine zuverlässige Aussage, welcher Performance-Gewinn bei der Umstellung auf die SIMD-Einheit zu erwarten ist, kann in aller Regel nicht getroffen werden, da diese von vielen Faktoren abhängt. Prinzipiell empfiehl es sich zunächst einmal anzuschauen, an welchen Stellen im (nicht-SIMD) Code die meiste Zeit verbraucht wird (Profiling). Diese Codestellen oder Funktionen empfehlen sich dann dafür, umgeschrieben zu werden. Erst so bekommt der Entwickler in Kombination mit dem Compiler und der Ziel-Hardware eine verlässliche Aussage über die Performance. Da sie stark von den verwendeten Instruktionen abhängt, lässt sie sich nur bedingt auf andere Codeteile übertragen.

Trotz der vielen „aber“ wird der Software-Entwickler am Ende des Tages entlohnt, wenn er sieht, welcher Performance-Gewinn mit den SIMD-Einheiten möglich ist. Verschiedene Algorithmen haben gezeigt, dass unter optimalen Voraussetzungen der Parallelisierbarkeit Geschwindigkeitssteigerung von Faktor 10-15 möglich sind.

Autovektorisierung

Eine recht einfache Möglichkeit, die Leistung der SIMD-Einheit zumindest teilweise nutzen zu können, stellt die Autovektorisierung dar. Die meisten gängigen Compiler unterstützen diese und, gerade in den letzten Jahren, sind die Compiler in diesem Bereich erheblich besser geworden. Bei der Autovektorisierung versucht der Compiler selbständig, geeignete Codeteile in SIMD-Form zu bringen und damit die Vektoreinheit zu nutzen, ohne dass der Programmierer explizit entsprechende Intrinsics bei der Erstellung seines Programmes verwenden muss. Wieviel Performance-Gewinn dadurch erzielbar ist, hängt zum einen davon ab, wie das Programm aufgebaut ist und welche Rechenoperationen verwendet werden und welcher Compiler in welcher Version verwendet wird. Existiert bereits ein Programm, so lohnt es sich auf jeden Fall, die Autovektorisierung auszutesten. Allerdings sollte auch hier sicherheitshalber überprüft werden, dass das Programm mit dieser Option die richtigen Ergebnisse liefert.

Beim gcc lässt sich die Autovektorisierung mit dem Switch -ftree-vectorize einschalten. Der gcc schaltet diese Option erst bei –O3 automatisch ein, allerdings gibt es auch Compiler und/oder Wrapper, die diese Option schon bei -O2 aktivieren.

Um ein Bild zu bekommen, was der Compiler bei der Autovektorierung macht, hilf die Option -ftree-vectorizer-verbose=N. Ist hingegen die Autovektorisierung nicht erwünscht oder soll sie zur Ausführung von Vergleichsmessungen explizit ausgeschaltet werden, kann dies mit Hilfe der Option –fno-tree-vectorize geschehen.

Auch wenn die Compiler in den letzten Jahren immer besser geworden sind, so ist mit einer direkten Programmierung der SIMD-Einheit in aller Regel deutlich mehr an Performance zu gewinnen, als mit der Autovektorisierung. Wie groß der Gewinn sein wird, ist auch hier sehr schwer abschätzbar und nur durch eine reale Messung bestimmbar.

Ein Nachteil der SIMD-Einheiten soll hier nicht verschwiegen werden. Dadurch dass die Intrinsics spezifisch für eine Prozessorfamilie sind, leidet die Portierbarkeit des Codes. Die Prozessorhersteller achten zwar darauf, dass neuere Versionen einer Vektoreinheit auch alle alten Befehle unterstützen, bei Wechsel der Prozessorfamilie jedoch ist eine Portierung des SIMD-Codes erforderlich. Generell empfiehlt es sich, die Codeteile, die SIMD-Befehle benutzen, in einem Wrapper oder ähnlichem Konstrukt zu kapseln, soweit dies das Design der Applikation(en) ermöglicht.

Ist eine Performancesteigerung eines Programmes gewünscht oder erforderlich, so lohnt es sich in vielen Fällen, die Vektoreinheit der Hardware (soweit vorhanden) zu nutzen. Autovektorisierung durch den Compiler kann in einfacheren Fällen schon eine Steigerung der Rechenleistung bringen, eine direkte Programmierung der SIMD-Einheit bietet jedoch bei parallelisierbarem Code meist einen wesentlich höheren Gewinn, der unter optimalen Bedingungen sogar Faktoren betragen kann. Gerade im Embedded-Bereich, wo die Rechenleistung häufig deutlich limitierter ist, kann damit aus der vorhandenen Hardware entscheidend mehr Leistung herausgeholt werden.

Literaturverzeichnis

[1] Altivec Technology Programming Interface Manual
[2] NEON Intrinsics Reference
[3] Intel Intrinsics Guide

(Dieser Beitrag wurde mit freundlicher Genehmigung des Autors dem Tagungsband Embedded Software Engineering Kongress 2018 entnommen.)
