MISRA C auf Legacy Code anwenden: Best Practices im Nachgang

Mark Hermeling *

Anbieter zum Thema

MISRA C hat sich als Programmierstandard in der Automobilbranche bewährt. Auch andere Branchen können von der Richtlinien- und Regelsammlung profitieren, um Sicherheit und Zuverlässigkeit der Anwendungen zu steigern. Der Einstieg birgt jedoch ein paar Hindernisse, die man umschiffen muss. Eine wichtige Hilfe dabei ist die statische Code-Analyse.

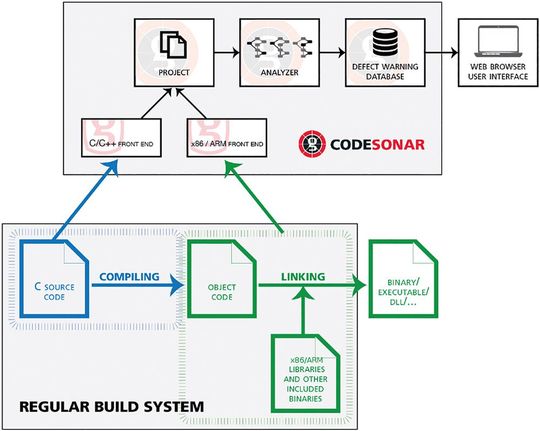

Statische Analyse in CodeSonar: Die statische Code-Analyse integriert sich eng in das Build System und kann so die Einhaltung der Programmierstandards weitgehend automatisch überwachen.
Statische Analyse in CodeSonar: Die statische Code-Analyse integriert sich eng in das Build System und kann so die Einhaltung der Programmierstandards weitgehend automatisch überwachen.
(Bild: GrammaTech)

Über 20 Milliarden Geräte werden bis zum Jahr 2020 weltweit im Internet der Dinge vernetzt sein, so die Prognose des Marktforschungsunternehmens Gartner. Den Kern des IoT bilden Embedded-Systeme. Hier erwartet Transparency Market Research bis Ende 2022 einen weltweiten Umsatz von über 233 Milliarden US-Dollar. Der Trend ist deutlich: Embedded-Systeme bilden in absehbarer Zeit das Rückgrat der Wirtschaft und auch des privaten Lebens.

Damit einher gehen hohe Ansprüche, was Zuverlässigkeit und Sicherheit solcher eingebetteter Systeme betrifft, denn Embedded-Systeme werden zunehmend kritisch. Nicht nur für die Geschäftsmodelle zahlreicher Branchen: In der Medizintechnik oder bei Aspekten der funktionalen Sicherheit stehen Gesundheit und Leben von Menschen auf dem Spiel, sollte ein Gerät fehlerhaft arbeiten. Gleichzeitig sind die Entwicklungsteams gefordert, ihre Produkte möglichst schnell marktreif zu entwickeln.

Beide Ansprüche unter einen Hut zu bekommen, erfordert ein striktes und stringentes Vorgehen in der Entwicklung, das zahlreiche Fehlerquellen von vorneherein zuverlässig ausschließt, ohne dabei die Agilität und Leistungsfähigkeit der Entwickler einzuschränken. Dafür lohnt sich ein Blick auf die Automobilindustrie: Hier ist der Bedarf nach bestmöglicher Zuverlässigkeit und hoher Sicherheit schon lange ein wichtiges Thema. Entsprechend hat diese Branche bereits frühzeitig damit begonnen, Best Practices für die Software-Entwicklung zu etablieren. Die Motor Industry Software Reliability Association (MISRA), ein Branchenkonsortium mit Sitz in Großbritannien, hat im Rahmen eines nationalen Forschungsprogramms für sicherheitskritische Systeme Rahmenwerke für C (MISRA C) und C++ (MISRA C++) erstellt und pflegt diese. Ein wichtiges Element bei den Standards ist die Anwendung der statischen Code-Analyse, um die Einhaltung der Vorgaben bereits frühzeitig in der Entwicklung zu ermöglichen.

Statisch überprüfbare Regeln für die Code-Analyse

Als Regelwerk für die im Embedded-Bereich meistgenutzte Sprache (C) umfasst MISRA C in der Version 2012 insgesamt 143 Regeln, die mittels statischer Code-Analyse überprüft werden können. Dabei handelt es sich um in C zulässige Programmierpraktiken, die aber hinsichtlich Sicherheit und Zuverlässigkeit bedenklich sind.

Zudem stellt MISRA C 16 Direktiven auf, die sich mit dem Entwicklungsprozess und den Entwicklungsrichtlinien befassen. Damit ist es nicht auf den Automotive-Bereich beschränkt: Sie kann als generischer Rahmen in allen Branchen eingesetzt werden, um die Zuverlässigkeit einer Anwendung bereits auf dieser Ebene signifikant zu steigern. Zudem verbessert MISRA C die Wartbarkeit, da die Einhaltung der aufgestellten Regeln den Code übersichtlicher macht.

Dabei spielt die statische Code-Analyse eine entscheidende Rolle: Hierbei wird der Code im Gegensatz zum Testing nicht ausgeführt, sondern – ähnlich wie bei einem Compiler – in eine Intermediate Representation (IR) überführt. Das Analyse-Tool überprüft anhand der IR alle Daten- und Kontrollflüsse des Codes mit Hilfe von definierten Checkern. So können Programmierfehler erkannt werden, die häufig zu Sicherheitsproblemen führen. Dazu zählen unter anderem Buffer Overruns, Null-Pointer Dereferenzierungen oder Zugriffe auf potenziell unsichere Datenquellen. Dazu muss kein lauffähiger Code vorliegen, die statische Analyse kann also bereits in einer sehr frühen Phase der Entwicklung als integraler Bestandteil der Qualitätssicherung implementiert werden. Zudem lässt sich dieses Verfahren sehr gut automatisieren und in agile Ansätze wie Continuous Integration einfügen.

MISRA C und Überprüfbarkeit: Manche Regeln sind komplex

Für MISRA C ist die statische Überprüfbarkeit beim Erkennen von Abweichungen zentral. Einfachere Regeln können bereits mit den integrierten Analysefähigkeiten vieler Compiler überwacht werden. Regel 15.1 besagt z.B., dass der Befehl goto nicht genutzt werden soll. Ob der Befehl im Code auftritt, kann über eine einfache Syntaxprüfung ermittelt werden. Dazu muss das Analyse-Tool nur die Syntax der Compilation Unit parsen.

Etwas komplexer ist etwa die Regel 5.2., wonach Bezeichner, die innerhalb des gleichen Geltungsbereichs und Namensraums deklariert wurden, eindeutig sein müssen. Auch dies ist eine relativ einfache syntaktische Regel, jedoch muss ein Analyse-Tool zur Überprüfung über die Symboltabelle der Compilation Unit verfügen, um die Bezeichner und deren Geltungsbereich zu ermitteln.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Nur professionelle Analyse-Tools kommen mit den komplexeren, da nicht rein auf syntaktische Elemente fokussierten Regeln zurecht. Ein typisches Beispiel dafür ist Regel 2.2, die so genannten Dead Code verbietet. Unter totem Code versteht man jegliche Operation, deren Ergebnis das Verhalten eines Programms nicht beeinflusst – im Gegensatz zu unerreichbarem Code, der durch keinen möglichen Kontrollfluss erreichbar ist und deswegen das Verhalten eines Programms nicht beeinflusst. Um toten Code aufzuspüren, muss das Analyse-Tool die Semantik aller möglichen Ausführungen des Programms verstehen.

Kein lauffähiger Code notwendig:

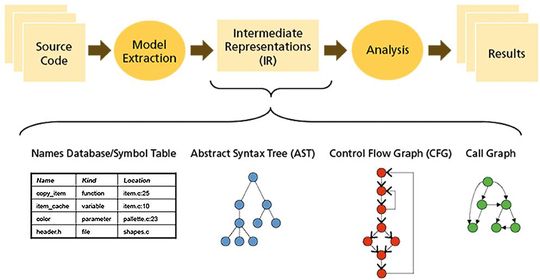

Die statische Code-Analyse nutzt eine Intermediate Representation als Modell zur Untersuchung.
