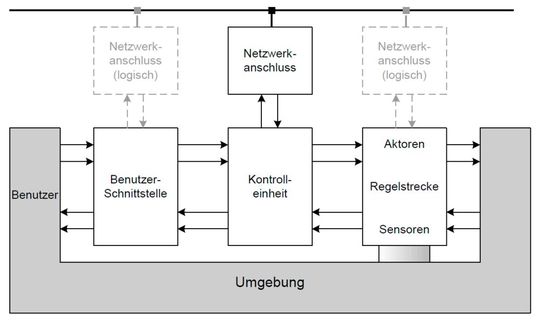

Bild 2: Erweiterte Referenzarchitektur eines eingebetteten Systems
(Bild: Siemers)
Während der logische Aufbau eingebetteter Systeme oftmals sehr ähnlich ist, hängt die tatsächliche Realisierung insbesondere der Hardware stark von den Gegebenheiten am Einsatzort ab. Hier können viele Störfaktoren herrschen, zudem muss das eingebettete System Sorge dafür tragen, nicht selbst zum Störfaktor zu werden.
Einige Störfaktoren sind: Wärme/Kälte, Staub, Feuchtigkeit, Spritzwasser, mechanische Belastung (Schwingungen, Stöße), Fremdkörper, elektromagnetische Störungen und Elementarteilchen (z.B. Höhenstrahlung). Allgemeine und Herstellerspezifische Vorschriften enthalten teilweise genaue Angaben zur Vermeidung des passiven und aktiven Einflusses, insbesondere im EMV-Umfeld (Elektromagnetische Verträglichkeit). Dieses Gebiet ist nicht Bestandteil dieser Vorlesung, aber es soll an dieser Stelle darauf hingewiesen werden.
Der logische Aufbau der eingebetteten Systeme ist jedoch recht einheitlich, in der
Regel können fünf strukturelle Bestandteile identifiziert werden:
Die Kontrolleinheit bzw. das Steuergerät ( siehe Kasten, Definition 5), d.h. das eingebettete Hardware/Software System,
die Regelstrecke mit Aktoren (bzw. Aktuatoren) (actuator) und Sensoren (sensor), d.h. das gesteuerte/geregelte physikalische System,
die Benutzerschnittstelle,
die Umgebung sowie
den Benutzer.
Mit stark zunehmender Tendenz werden diese Systeme noch vernetzt, so dass sich neben der lokalen Ebene noch eine globale Vernetzungsebene mit physikalischem Zugang zur Kontrolleinheit und logischem Zugang zu allen Komponenten des Systems ergibt.
Bild 2 stellt diese Referenzarchitektur eines eingebetteten Systems als Datenflussarchitektur dar, in der die Pfeile die gerichteten Kommunikationskanäle zeigen. Solche Kommunikationskanäle können (zeit- und wert-)kontinuierliche Signale oder Ströme diskreter Nachrichten übermitteln. Regelstrecke und Umgebung sind hierbei auf meist komplexe Weise miteinander gekoppelt, die schwer formalisierbar sein kann.
Bild 3 zeigt die geschlossene Wirkungskette, die ein eingebettetes System einschließlich der Umgebung bildet. Der zu regelnde oder steuernde Prozess ist über Sensoren und Aktoren an das Steuergerät gekoppelt und kommuniziert mit diesem darüber. Sensoren und Aktoren fasst man unter dem (aus dem Von-Neumann-Modell wohlbekannten) Begriff Peripherie (peripheral devices) oder I/O-System (input/output) zusammen.
Zu den einzelnen Einheiten seien einige Anmerkungen im folgenden Abschnitt eingeführt:
Kontrolleinheit

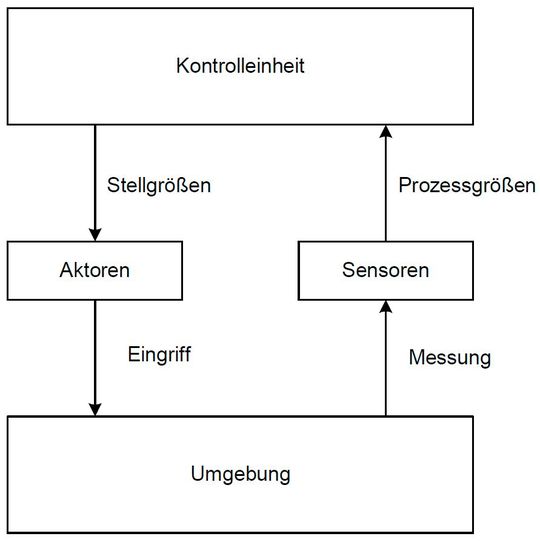

Bild 3: Wirkungskette System/Umgebung
(Bild: Siemers)
Die Kontrolleinheit bildet den Kern des eingebetteten Systems, wobei sie selbst wieder aus verschiedenen Einheiten zusammengesetzt sein kann. Sie muss das Interface zum Benutzer (falls vorhanden) und zur Umgebung bilden, d.h., sie empfängt Nachrichten bzw. Signale von diesen und muss sie in eine Reaktion umsetzen.
Wie bereits dargestellt wurde ist diese Kontrolleinheit fast aus-schließlich als reaktives System ausgeführt. Die Implementierung liegt in modernen Systemen ebenso fast ausnahmslos in Form programmierbarer Systeme, also als Kombination Hardware und Software vor. Hierbei allerdings gibt es eine Viel-zahl von Möglichkeiten: ASIC (Application-Specific Integrated Circuit), PLD/ FPGA (Programmable Logic Devices/Field-Programmable Gate Arrays) , General-Purpose Mikrocontroller, DSP (Digital Signal Processor), ASIP (Application-Specific Instruction Set Processor), um nur die wichtigsten Implementierungsklas-sen zu nennen. Man spricht hierbei von einem Design Space bzw. von Design Space Exploration.
Peripherie: Analog/Digital-Wandler

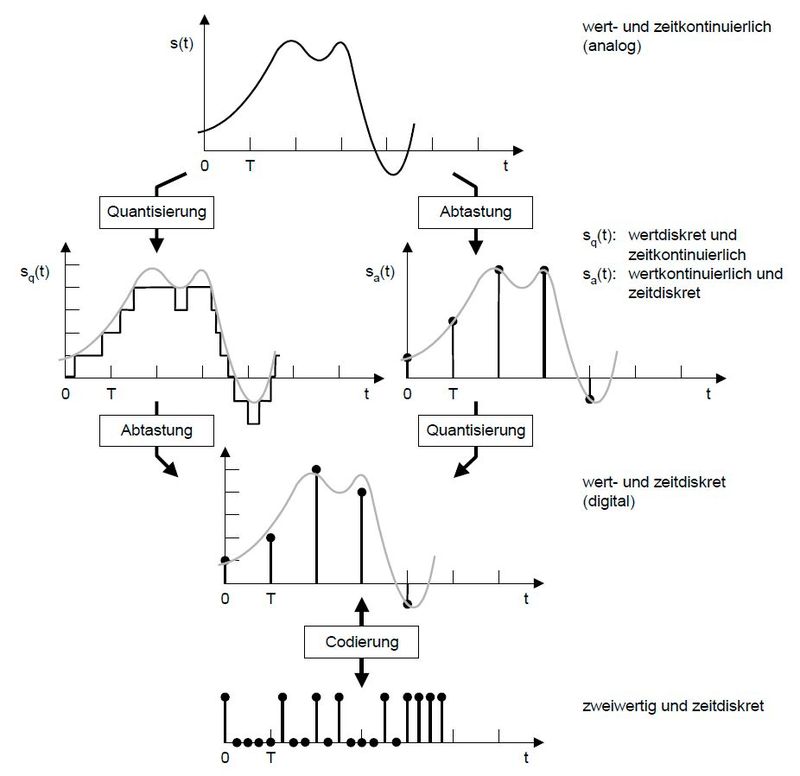

Bild 4: Vorgänge bei der AD-Wandlung
(Bild: Siemers)
Ein Analog/Digital-Wandler (Analog/Digital-Converter, ADC), kurz A/D-Wand-ler, erzeugt aus einem (wert- und zeit-)analogen Signal digitale Signale. Die Um-setzung ist ein vergleichsweise komplexer Prozess, der in Bild 1.4 dargestellt ist. Hierbei handelt es sich nicht um eine Codierung, und der Prozess ist nicht exakt reversibel.
Der technisch eingeschlagene Weg besteht aus der Abtastung zuerst (Bauteil: Sample&Hold- bzw. Track&Hold-Schaltung), gefolgt von einer Quantisierung und der Codierung. Die Abtastung ergibt die Zeitdiskretisierung, die Quantisierung die Wertediskretisierung. Man beachte, dass mit technischen Mitteln sowohl die Abtastfrequenz als auch die Auflösung zwar ”beliebig“ verbessert werden kann, aber niemals kontinuierliche Werte erreicht werden. In eingebetteten Systemen werden diese Werte den Erfordernissen der Applikation angepasst.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Für die Umsetzung von analogen Werten in digiatle Werte sind verschiedene Ver-fahren bekannt: Flash, Half-Flash, Semi-Flash, Sukzessive Approximation, Sigma-Delta-Wandler usw.
Peripherie: Digital/Analog-Wandler
Der Digital/Analog-Wandler, kurz D/A-Wandler (Digital/Analog-Converter, DAC) erzeugt aus digitalen Signalen ein analoges Signal (meist eine Spannung). Dies stellt die Umkehrung der A/D-Wandlung dar. Die Umsetzung erfolgt exakt, abgesehen von Schaltungsfehlern, d.h. ohne prinzipiellen Fehler wie bei der A/D-Wandlung.
Gängige Verfahren sind: Pulsweiten-Modulation (pulse width modulation, PWM) und R-2R-Netzwerke.
Peripherie: Sensoren
Zunächst sei die Definition eines Sensors gegeben:
Ein Sensor ist eine Einrichtung zum Feststellen von physikalischen oder chemischen Eingangsgrößen, die optional eine Messwertzuordnung (Skalierung) der Größen treffen kann, sowie ggf. ein digitales bzw. digitalisierbares Ausgangssignal liefern kann.
Sensoren stellen also das primäre Element in einer Messkette dar und setzen variable, im Allgemeinen nichtelektrische Eingangsgrößen in ein geeignetes, insbesondere elektrisches Messsignal um. Hierbei können ferner rezeptive Sensoren, die nur passiv Signale umsetzen (Beispiel: Mikrofon), sowie signalbearbeitende Sensoren, die die Umwelt stimulieren und die Antwort aufnehmen (Beispiel: Ultraschall-Sensoren zur Entfernungsmessung), unterschieden werden.
Als Smart Sensors bezeichnete Sensoren enthalten bereits eine Vorverarbeitung der Daten. Hierdurch sind Netzwerke von Sensoren möglich, die auch ganz neue Strategien wie gegenseitige Überwachungen bzw. Plausibilitätskontrollen ermöglichen.
Peripherie: Aktuatoren
Aktuatoren bzw. Aktoren verbinden den informationsverarbeitenden Teil eines ein-gebetteten Systems und den Prozess. Sie wandeln Energie z.B. in mechanische Arbeit um.
Die Ansteuerung der Aktuatoren kann analog (Beispiel: Elektromotor) oder auch digital (Beispiel: Schrittmotor) erfolgen.
