Requirements Engineering mit der SysML

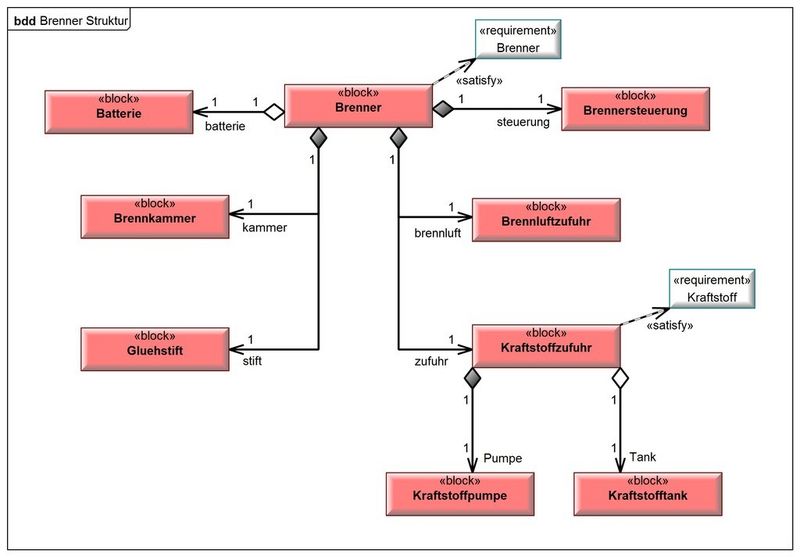

SysML Blockdiagramm für das Bauteil „Brenner“. Der Brenner für eine Standheizung ist aus mechanischen Baugruppen aufgebaut, die ihrerseits wieder aus anderen Bauteilen bestehen können. Bemerkenswert ist der Unterschied zwischen „Kraftstofftank“ und „Kraftstoffpumpe“ beim Bauteil Kraftstoffzufuhr. Der Kraftstofftank ist extern und gehört zum Auto, dies wird mit einer offenen Raute gekennzeichnet (Aggregation). Die Pumpe ist ein Bauteil des Brenners und ohne die übergeordnete Einheit nicht funktionsfähig bzw. bedeutungslos. Dies wird mit einer Komposition gekennzeichnet (geschlossene Raute). Wieder decken einzelne Blöcke decken Anforderungen ab (satisfy-Beziehung). (Mixed Mode) arrow back arrow forward Image Zoom
SysML Blockdiagramm für das Bauteil „Brenner“. Der Brenner für eine Standheizung ist aus mechanischen Baugruppen aufgebaut, die ihrerseits wieder aus anderen Bauteilen bestehen können. Bemerkenswert ist der Unterschied zwischen „Kraftstofftank“ und „Kraftstoffpumpe“ beim Bauteil Kraftstoffzufuhr. Der Kraftstofftank ist extern und gehört zum Auto, dies wird mit einer offenen Raute gekennzeichnet (Aggregation). Die Pumpe ist ein Bauteil des Brenners und ohne die übergeordnete Einheit nicht funktionsfähig bzw. bedeutungslos. Dies wird mit einer Komposition gekennzeichnet (geschlossene Raute). Wieder decken einzelne Blöcke decken Anforderungen ab (satisfy-Beziehung). (Mixed Mode)
