Qualitätsmanagement Autohersteller und ihre Zulieferer sitzen in einem Boot

Autor / Redakteur: Rainer Anders* / Franz Graser

Automotive SPICE (ISO 15504), die Norm ISO 26262 oder Autosar definieren den Rahmen für die Elektronik/Elektrik-Entwicklung in der Autoindustrie neu. Ohne systematisches Qualitätsmanagement, gerade im Zusammenspiel zwischen Hersteller und Zulieferer, sind die resultierenden Herausforderungen nicht zu meistern.

Firmen zum Thema

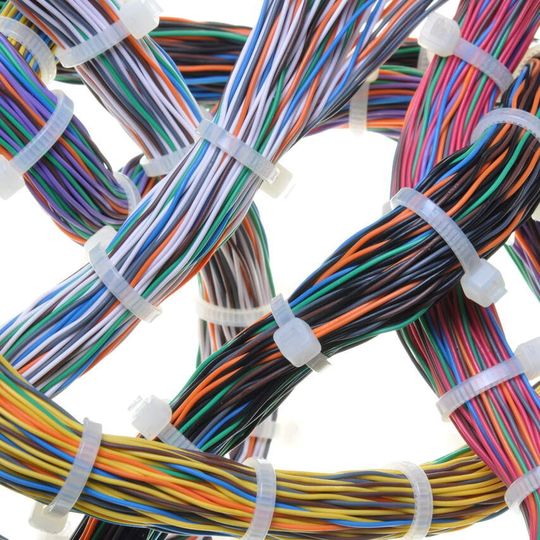

Zunehmend ersetzen Fahrzeughersteller Kabelstränge durch elektrische oder elektronische Plattformen. Dies stellt das Qualitätsmanagement vor neue Herausforderungen.
Zunehmend ersetzen Fahrzeughersteller Kabelstränge durch elektrische oder elektronische Plattformen. Dies stellt das Qualitätsmanagement vor neue Herausforderungen.
(Bild: Shutterstock)

Was passiert, wenn ein moderner Bus im Nahverkehr an einer Haltestelle zum Stehen kommt? Der Fahrer drückt nur einen Knopf und das Fahrzeug stellt damit automatisch nicht nur die Bremsen fest, sondern entkuppelt zum Beispiel auch, öffnet die Türen oder hebt und senkt den Einstiegsbereich. An dieser übergeordneten Fahrzeugfunktion sind rund 10 Steuergeräte beteiligt.

Fahrzeughersteller können all diese Funktionalitäten nicht mehr über 1:1-Verbindungen oder Domännetzwerke realisieren. Die Antwort der Hersteller sind standardisierte Elektronik/Elektrik-Plattformen (kurz E/E), ermöglicht durch ein flexibles Netzwerk von Steuerungen. Die darauf aufbauenden Geräte stammen von vielen unterschiedlichen Herstellern. Die Aufgabe der OEMs (Original Equipment Manufacturer) ist es in erster Linie, diese unterschiedlichen Geräte und Hersteller miteinander zu synchronisieren.

Dabei stellen sich Fragen wie: Wie müssen die einzelnen technischen Lösungen aussehen, damit sie die Plattformstandards erfüllen? Welche Nachrichten dürfen überhaupt auf dem Netz implementiert werden? Welche Priorität haben die einzelnen Nachrichten? Hinzu kommt: Erstellt ein Fahrzeughersteller heute solch eine E/E-Plattform, muss diese aus Gründen der Investitionssicherung über Jahre Bestand haben – und zwar über diverse Modellreihen hinweg.

Qualitätsmanagement ist das Gebot der Stunde

Was sind Beispiele für notwendige Prozesse, Instrumente und Maßnahmen, die für eine erfolgreiche Umsetzung von Verbesserungsprojekten notwendig sind?

Wenn Fahrzeughersteller ihre Prozesse definieren, können sie in der Regel auf bestehende Templates zurückgreifen. Sie sollten es sogar, denn diese Prozessvorlagen beschleunigen das Vorgehen erheblich. So können sie zum Beispiel Rollenbeschreibungen einfach übernehmen und müssen nicht alles selbst definieren. Da zudem viele Grundelemente branchenunspezifisch sind, kann die Fahrzeugindustrie von Erfahrungen jener Wirtschaftssparten profitieren, die durch ihr regulatives Umfeld in der Prozessgestaltung bereits weiter fortgeschritten sind. Nur die Artefakte sind natürlich andere. Außerdem kommt bei Automotive eine hohe Komplexität durch die Variantenvielfalt dazu.

Im Produktentstehungsprozess ist die Erstellung von E/E-Meilensteinen notwendig. Denn der Produktentstehungsprozess der Fahrzeughersteller ist klar von den mechanischen Fahrzeugbauteilen her getrieben. Doch sind die Meilensteine, die für die Erstellung dieser Bauteile definiert werden, für die Elektronik zu grob.

Gleichzeitig muss die Elektronik fast von Anfang an eine Stabilität aufweisen, die „einbauwürdig“ ist. Deshalb müssen die E/E-Verantwortlichen sehr früh im Entwicklungsprozess wissen, welche Spezifikationen die richtige ist und welche Funktionen sie unter welchen Rahmenbedingungen liefern müssen. Die Meilensteine klären Fragen wie: Wann ist was zu machen? Wann müssen die Anforderungen fertig erstellt sein? Wann muss die Testumgebung stehen?

Zentrale Prozesse sind das Qualitätsmanagement (QM) und die Qualitätssicherung (QS) in der E/E-Entwicklung. In der Qualitätssicherungsstrategie ist festgeschrieben und gesammelt, welche Qualitätsmerkmale es gibt und auf welche Qualitätsmerkmale getestet werden soll. Wenn zum Beispiel hohe Sicherheitsanforderungen bestehen, ist es unter Umständen notwendig, redundante Systeme zu bauen. Zudem bedarf es eigener Meilensteine für QM und QS: Wann wird kontrolliert und wie? Zu welchen Zeitpunkten? Und mit welchen Kriterien?

Zum einen zielen QM und QS also auf den sogenannten Qualitäts-Fingerabdruck, der festlegt, welche Qualitätseigenschaften aus den Geschäftszielen und Kundenwünschen für das Produkt ableitbar sind – wie zum Beispiel Portabilität, Performance oder Benutzerfreundlichkeit. Zum anderen definieren sie das prozessuale Vorgehen bei den regelmäßigen Qualitätschecks bis ins Detail. Dahinter steht die Grundannahme von SPICE, dass ein hochwertiges Vorgehen mit hoher Wahrscheinlichkeit auch zu den spezifizierten Produkten in gewollter Qualität führt (siehe Abbildungen).

Das Konfigurationsmanagement ist sehr anspruchsvoll und bedarf einer vertieften Konzept- und Planungsphase. Der Grund: Nachdem die Elektronik entwickelt ist, müssen die Hersteller diese zusätzlich ja auch in die Produktion bringen. Das Konfigurationsmanagement muss also so aufgebaut sein, dass es später Informationen an Produktionssysteme übergeben kann. Dies erfordert zusätzliche Schnittstellen.

Zum Release-Management gehört im Fahrzeugbau immer auch das Variantenmanagement. Das heißt: Wie lassen sich die Dutzende von Steuergeräten so aufsetzen, damit sie in all den unterschiedlichen Fahrzeugvarianten gleichermaßen funktionieren? Schließlich soll der Gewinn, den eine einheitliche E/E-Plattform bringt, nicht gleich wieder durch eine große Anzahl an Varianten beeinträchtigt werden.

Gegenstand des Testmanagements ist aus Sicht eines OEM vorrangig der Hardware-in-the-loop-(HiL-)Test. Dabei zählt vor allem folgendes Know-how: Welche besonderen Vorgehensweisen sind hier im Vergleich zu herkömmlichen Software-Tests notwendig? Wie lässt sich das Testmanagement in großen Testorganisationen und Testumgebungen effizient und effektiv aufbauen?

Beim Change-Management ist eine saubere Dokumentation und die Kommunikation von Änderungen Voraussetzung. Dazu braucht es nicht viel Know-how. Doch ist es nicht immer eine leichte Aufgabe, alle Mitarbeiter auch zur entsprechenden Disziplin zu bewegen.

Lastenhefte – die Basis für die Zusammenarbeit mit den Lieferanten

Untersuchungen zeigen: Wer seine Prozesse beherrscht, ist mit höherer Wahrscheinlichkeit in der Lage, ein Produkt mit hohem Reifegrad und damit auch hoher Qualität herzustellen.
Untersuchungen zeigen: Wer seine Prozesse beherrscht, ist mit höherer Wahrscheinlichkeit in der Lage, ein Produkt mit hohem Reifegrad und damit auch hoher Qualität herzustellen.
(Grafik: SQS)

Zu den qualitätssichernden Aufgaben gehören regelmäßige Reviews mit den Entwicklern, das heißt auch die systematische Arbeit mit umfangreichen Lastenheften. Da sich viele Entwickler bislang nur um technische Fragen gekümmert haben, wissen sie oft nicht, wie solche Lastenhefte überhaupt zu schreiben sind. Unterstützung benötigen sie insbesondere beim Anforderungsmanagement. Lastenhefte bilden die Grundlage für die Zusammenarbeit mit den Lieferanten.

Nachdem diese prozessualen Grundlagen auf Herstellerseite geschaffen sind, können Unternehmen das Lieferantenmanagement in Angriff nehmen. In einem ersten Schritt geht es dabei darum, das jeweilige Last- und Pflichtenheft miteinander abzustimmen. In späteren Phasen folgen SPICE-Assessments und Lieferanten-Audits, die überprüfen, ob der jeweilige Lieferant auch die geforderte Prozessreife aufweist.

Besonders herausfordernd ist das Lieferantenmanagement, wenn kein direkter Zugriff auf den Lieferanten besteht. Dies ist zum Beispiel der Fall, wenn eine Produktionslinie fertige Bauteile eines anderen Unternehmenssektors übernimmt. Die dabei meist entstehenden politischen Konflikte innerhalb eines größeren Unternehmens sind ebenfalls von Anfang an zu berücksichtigen. Unerlässlich ist in solchen Fällen ein Mittelsmann, der als Kommunikationsschnittstelle zwischen den unterschiedlichen Unternehmensbereichen fungiert und der zur Not auch bis zur Geschäftsführung eskalieren kann.

Kommunikation als Basis für Veränderung

So steht und fällt der Erfolg solcher Veränderungsprojekte am Ende mit der Kommunikation. Bei der E/E-Prozessgestaltung und -verbesserung in der Fahrzeugindustrie stehen drei Stakeholder-Gruppen im Mittelpunkt: die Mitarbeiter der Entwicklung und Produktion beim Hersteller, die jeweiligen Abteilungsleiter im Unternehmen, die in irgendeiner Form an der Fahrzeugproduktion beteiligt sind, und schließlich die externen Lieferanten. Die Erfahrung zeigt vor allem bei der Kommunikation mit Zulieferern, dass kritische Befunde aus SPICE-Assessments sogar oft das Gespräch und den offenen Austausch ins Laufen bringen – vorausgesetzt, der Auftraggeber des Assessments verwendet die Ergebnisse des Audits nicht vordergründig als Druckmittel, sondern als Basis für gemeinsam in Angriff genommene Verbesserungsmaßnahmen.

* * Rainer Anders ist Principal Consultant für Industrial Services & Solutions bei der SQS Software Quality Systems AG.
